Минимальные системные требования: Операционная система: Windows XP/Vista/7 Процессор: Celeron 366 Установленная .NET Framework 3.5 |
- Время внутри прибора
- Поправку на утренние сумерки
- Поправку на вечерние сумерки
- Время работы осветительного прибора после включения

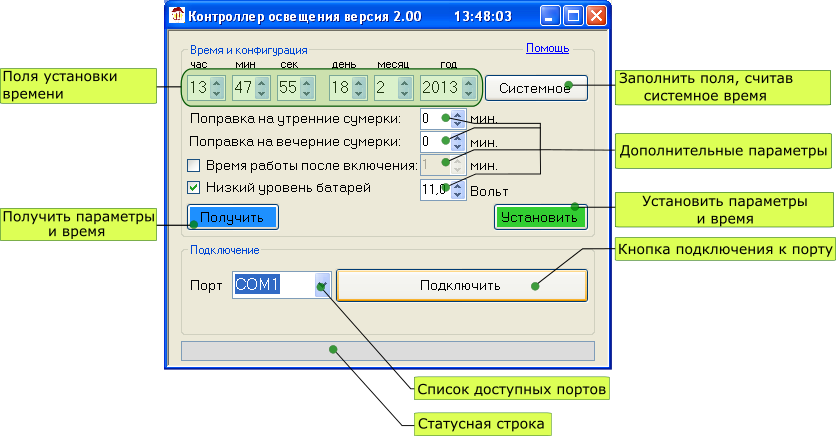

Рис.1 Интерфейс программы |
Описание интерфейса
Все поля с параметрами имеют двойное назначение: для приёма и для передачи параметров и времени.
- Поля установки времени предназначены для задания актуального времени и передачи прибору а также для получения времени из прибора.
- Кнопка "Системное время" позволяет установить в поля установки времени текущее системное время операционной системы Windows.
- Группа полей для получения/установки дополнительных параметров позволяет установить/получить:
- Поправку на включение для утренних сумерек (за какое время до наступления восхода солнца отключать осветительный прибор).
- Поправку на отключение для вечерних сумерек (по прошествии какого времени после наступления заката солнца включать осветительный прибор).
- Параметр с флажком разрешения "Время работы после включения" позволяет задать время в минутах в течении которого будет подключен осветительный прибор после наступления события срабатывания реле (наступления тёмного времени суток). Если событие отключения осветительного прибора по наступлению светлого времени суток наступит раньше, чем закончится время, указанное этим параметром, то произойдёт отключение осветительного прибора.
Этот параметр не будет задействован, если установку параметров провести со снятым флажком разрешения. - Параметр с флажком разрешения "Низкий уровень батарей" позволяет задать напряжение, ниже которого подключение осветительноо прибора производиться не будет. Если осветительный прибор разрядит батарею питания ниже этого уровня, он будет отключен.
Этот параметр не будет задействован, если установку параметров провести со снятым флажком разрешения.
- Кнопка "Получить" предназначена для считывания текущих параметров и времени из прибора.
- Кнопка "Установить" предназначена для записи текущих параметров и времени в прибор.
- Разворачивающийся список доступных портов позволяет выбрать нужный порт, к которому присоединено устройство.
- Кнопка "Подключить" служит для подключения программы к нужному порту. После нажатия на кнопку и подключения к порту, надпись на кнопке сменится на "Отключить". Теперь при нажатии на эту кнопку произойдёт отключение программы от выбранного порта.
- Статусная строка служит для отображения дополнительной информации, контроля успешности отправки и приёма данных.
Порядок работы с программой

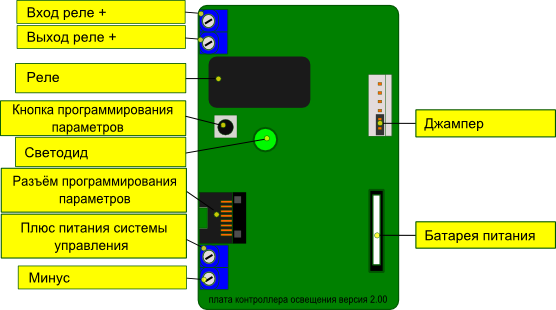

Рис.2 Схема подключения устройства и расположение органов управления |
- Подключить питание к устройству согласно рисунку 2.
Последовательность подключения контроллера освещения к питанию следующая:
- Удостовериться, что джампер установлен в месте, указанном на рисунке 2.
- Подключить "Минус".
- Подключить "Плюс" питания системы управления.
- Подключить "Выход реле +", соединённый с плюсовой клеммой прибора освещения.
- Подключить "Вход реле +".
- Подключить интерфейсный кабель к разъёму программирования параметров.
- Нажать кнопку программирования параметров, удостовериться что светодиод засветился.
- Открыть приложение "Контроллер освещения" (см. рис.1).
- Выбрать порт подключения устройства и выполнить подключение, нажав на кнопку "Подключить" в группе "Подключение".
- Установить желаемое время и остальные параметры для внесения в устройство. Для получения текущего времени из системы нажать кнопку "Системное".
- Нажать на кнопку "Установить" для установки параметров. Если параметры были установлены удачно статусная строка на секунду окрасится в зелёный цвет.
- Проверить, что часы и другие установки проведены верно, а также часы "ходят". Для этого через 10...30 секунд после установки параметров нажать на кнопку "Получить" и сверить параметры. В частности, удостовериться что число секунд изменилось.
- Отключить интерфейсный кабель от разъёма программирования параметров. При этом светодиод должен погаснуть.
