Программа позволяет подобрать резисторы из стандартных рядов (E6, E12, E24, E48, E96, E192).
Расчёт может вестись как по требуемому напряжению с делителя R1/R2, так и по известному вычисленному ранее соотношению.
Полученные результаты показывают соотношение номиналов резисторов.

CalculRel - расчёт делителя

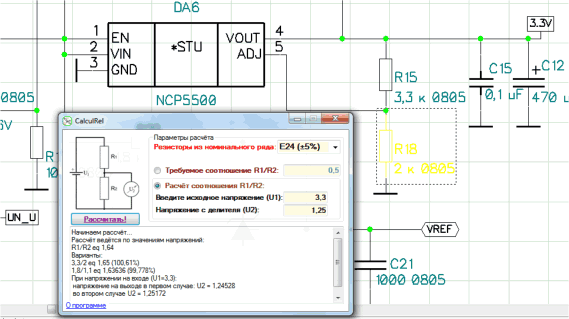

Например, при исходном напряжении U1=3,3 В и требуемом напряжении 1,25 В (стандартное опорное напряжение) мы получили 3,3/2 (напряжение на выходе чуть меньше требуемого - 1,245 В., в данном случае делитель в петле обратной связи стабилизатора - выходное напряжение стабилизатора получится несколько выше 3,3 В). Это означает, что можно взять резисторы 330 Ом и 200 Ом; 3,3 кОм и 2 кОм; 33 кОм и 20 кОм и т. д., в зависимости от требуемого тока через делитель.
